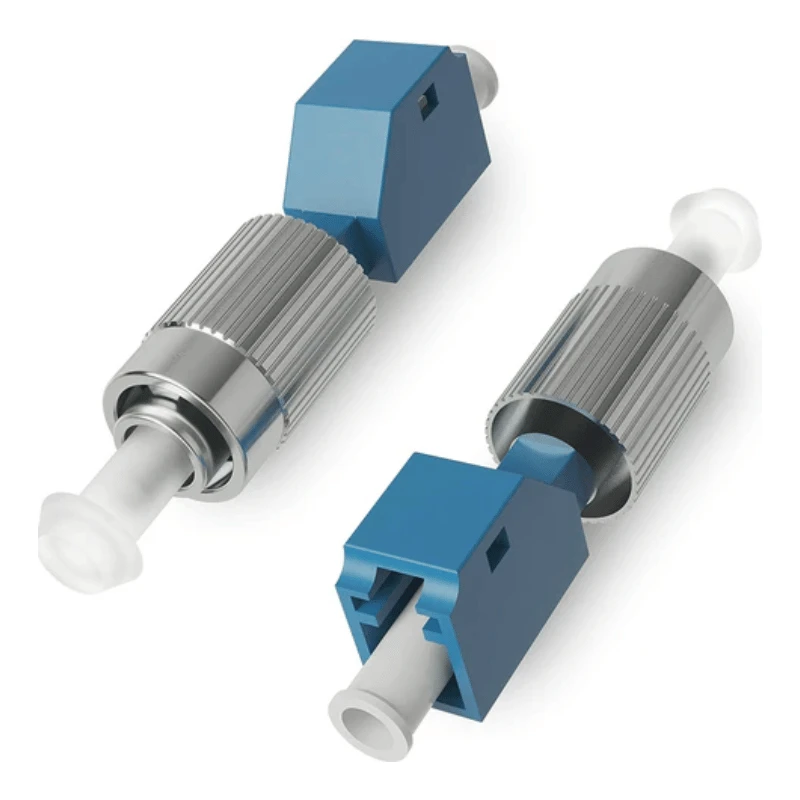

Mae Addaswyr Fiber Optic LC i FC yn addaswyr hybrid benywaidd i-fenywaidd sydd wedi'u cynllunio i gysylltu cydrannau ffibr optig LC{{2} wedi'u terfynu a'r FC{-heb ail-derfynu'r ffibr. Y cyfluniad safonol yw LC/UPC i FC/UPC, simplex, singlemode OS2 9/125 μm, gyda llawes aliniad seramig zirconia manwl gywir. Gellir pennu gwahanol fathau o sglein cysylltydd, moddau ffibr, deunyddiau tai, a chyfluniadau mowntio ar gyfer gofynion y prosiect.
Manylebau Addasydd
|
Paramedr |
Manyleb Safonol |
||
|
Math addasydd |
LC i FC Hybrid Adapter |
||
|
Ffurfweddiad Connector |
LC/UPC i FC/UPC |
||
|
Rhyw |
Benyw{0}}i-Benyw |
||
|
Sianel |
Syml |
||
|
Modd Ffibr |
AO Singlemode2 9/125 μm |
||
|
Llewys Aliniad |
Precision Zirconia Ceramig |
||
|
Colled Mewnosod Nodweddiadol |
Llai na neu'n hafal i 0.3 dB |
||
|
Colled Dychwelyd |
Yn fwy na neu'n hafal i 50 dB, UPC |
||
|
Gwydnwch |
Yn fwy na neu'n hafal i 500 o gylchredau paru |
||
|
Tymheredd Gweithredu |
-25 gradd i +70 gradd |
||
|
Tymheredd Storio |
-40 gradd i +85 gradd |
||
|
Mowntio |
Panel Mount |
||
|
Tai |
Peirianneg Plastig neu Metel |
||
|
Safonau Cymwys |
Gofynion rhyngwyneb IEC 61754-20 / IEC 61754-13; RoHS |
||
Mae'r rhyngwyneb LC yn dilyn gofynion dimensiwn teulu'r cysylltydd LC, tra bod ochr y CC yn defnyddio'r rhyngwyneb ferrule safonol 2.5 mm a'r dyluniad cyplu sgriw.
Cydnawsedd Connector
Mae'r addasydd wedi'i gynllunio ar gyfer rhyng-gysylltiad LC uniongyrchol i-FC, gan ei wneud yn ddefnyddiol lle mae offer, paneli patsh, neu seilwaith ffibr presennol yn defnyddio gwahanol lwyfannau cysylltu.
Ochr LC:Yn gydnaws â chysylltwyr LC safonol; Gellir pennu ffurfweddiadau UPC ac APC.
Ochr FC:Yn gydnaws â chysylltwyr FC safonol gan ddefnyddio'r cyfluniad PC / UPC neu APC cyfatebol.
Dulliau ffibr:siSglemode OS2 yw'r ffurfweddiad safonol; gellir cyflenwi fersiynau amlfodd fel OM3 ac OM4 pan fydd dyluniad yr addasydd a'r llawes aliniad yn cyfateb yn unol â hynny.
Paru Pwyleg:Dylid dewis mathau sglein cysylltwyr yn ôl y cydrannau paru. Mae gan ryngwynebau LC a FC fanylebau dimensiwn IEC ar wahân.
Ar gyfer rhwydweithiau cysylltwyr cymysg, mae'r addasydd hybrid yn dileu'r angen i ailosod cortynnau clwt a fyddai'n ddefnyddiol fel arall neu ail-derfynu ffibr sydd wedi'i osod.
Strwythur Addasydd
Mae'r addasydd yn cynnwys dau gynhwysydd cysylltydd, llawes aliniad manwl gywir, a gorchudd allanol gyda'r strwythur cadw panel gofynnol.
Mae'r llawes ceramig zirconia yn cynnal aliniad ferrule yn ystod paru a dadgymariad, gan helpu i reoli colled cyplu optegol. Mae ochr LC yn defnyddio rhyngwyneb math clicied cryno, tra bod ochr y CC yn darparu ar gyfer y mecanwaith cyplu edafeddog sy'n nodweddiadol o gysylltwyr FC.
Mae opsiynau tai yn cynnwys plastig neu fetel peirianneg cryfder uchel, yn dibynnu ar ofynion mecanyddol a dyluniad paneli. Gellir hefyd ffurfweddu capiau llwch, strwythurau caeedig, gwahanol ddyluniadau fflans, a-nodweddion mowntio penodol i gwsmeriaid.
Ceisiadau
Systemau Telecom ac ODF
Fe'i defnyddir i gysylltu cordiau clytiau LC a FC o fewn fframiau dosbarthu optegol, paneli ffibr, ac offer rhwydwaith cludwyr.
Canolfan Ddata a Rhwydweithiau Ffibr Menter
Yn addas ar gyfer mudo offer neu etifeddiaeth-i-seilwaith newydd lle mae angen i ryngwynebau LC a FC gydfodoli.
Offer Dosbarthu FTTx
Gellir ei integreiddio i flychau dosbarthu ffibr, cypyrddau, paneli terfynu, ac offer rhwydwaith mynediad arall lle mae angen mathau cymysg o gysylltwyr.
Offer Prawf a Mesur Ffibr
Yn darparu rhyngwyneb cyfnewidiadwy LC i-FC ar gyfer offerynnau profi optegol a phaneli prawf labordy neu gynhyrchu.
Paneli a Chynulliadau Ffibr OEM
Yn addas ar gyfer gweithgynhyrchwyr paneli, adeiladwyr clostiroedd, ac integreiddwyr system sydd angen cyfluniad addasydd hybrid penodedig.
Addasu / OEM
Cyfuniad cysylltydd:Lc-fc a ffurfweddau hybrid eraill.
Pwyleg:Upc neu apc yn ôl ffurfweddiad y cysylltydd paru.
Modd ffibr:Os2 modd sengl a ffurfweddau amlfodd dethol.
llawes:Serameg Zirconia; gellir gwerthuso deunyddiau llawes amgen ar gyfer cymwysiadau penodol.
Tai: Adeiladwaith plastig neu fetel.
Mowntio:Mowntio panel safonol, strwythurau fflans/di-flan, clipiau, neu geometreg mowntio penodol cwsmer.
Diogelu:Capiau llwch neu ddyluniadau caeedig.
Adnabod:Lliw tai, logo, rhifo porthladdoedd, rhif rhan, a labelu cod bar.
Pecynnu:Swmp, bagiau unigol, neu-becynnu a bennir gan y cwsmer.
Ansawdd ac Arolygu
Dylai rheolaeth ansawdd gwmpasu perfformiad optegol a dibynadwyedd mecanyddol. Mae eitemau arolygu nodweddiadol yn cynnwys:
Profi colled mewnosod a dychwelyd ar gyfer y ffurfweddiad cysylltydd a sglein penodedig.
Archwiliad dimensiwn o ryngwynebau addasydd, nodweddion mowntio, a chydrannau aliniad.
Gwirio aliniad llawes a ffurwl i gynnal perfformiad paru ailadroddadwy.
Paru-profion beiciau i wirio gwydnwch mecanyddol.
Archwiliad gweledol ar gyfer diffygion tai, cyflwr llawes, halogiad, a difrod rhyngwyneb cysylltydd.
Profi tymheredd ac amgylcheddol pan fo'n ofynnol gan fanyleb y prosiect.
Dogfennaeth berthnasol a chydymffurfio, gan gynnwys gofynion cysylltiedig â RoHS pan nodir hynny.
Gall meini prawf arolygu ac adroddiadau prawf gael eu halinio â lluniadau'r cwsmer, manylebau prynu, neu safonau-cydrannau ffibr optig perthnasol.
FAQ
C: A allwch chi ddarparu samplau cyn swmp orchymyn?
A: Ydw. Gellir darparu samplau ar gyfer manyleb, cydweddoldeb cysylltydd, a gwerthusiad cynulliad cyn swmp-brynu. Gellir cadarnhau maint y sampl ac unrhyw daliadau sampl cymwys yn seiliedig ar y cyfluniad y gofynnwyd amdano.
C: Beth yw'r MOQ ar gyfer LC i FC Fiber Optic Adapters?
A: Ar gyfer cyfluniadau safonol, mae MOQ fel arfer yn 100 darn. Efallai y bydd angen MOQ gwahanol ar gyfluniadau OEM, deunyddiau arbennig, neu becynnu wedi'i addasu, y gellir ei gadarnhau cyn dyfynbris.
C: Beth yw'r amser arweiniol nodweddiadol ar gyfer archebion swmp?
A: Yr amser prosesu nodweddiadol yw 7-14 diwrnod, yn dibynnu ar faint archeb a chyfluniad. Yr amser cludo fel arfer yw 20-30 diwrnod, gyda'r amserlen derfynol wedi'i chadarnhau yn ôl y cyrchfan a'r dull cludo.
C: Pa ddulliau talu ydych chi'n eu derbyn?
A: Rydym fel arfer yn derbyn T / T, L / C, PayPal, a cherdyn credyd. Gellir trafod telerau talu eraill ar gyfer archebion cymwys neu ofynion prosiect penodol.
C: Pa ddulliau cludo sydd ar gael?
A: Gellir cludo archebion trwy gyflym, cludo nwyddau awyr, neu nwyddau môr, yn dibynnu ar faint, gofynion dosbarthu, a chyrchfan. Gellir trefnu telerau DDP, DAP, ac EXW hefyd yn ôl y gorchymyn.
C: A allwch chi ddarparu adroddiadau arolygu gyda'r gorchymyn?
A: Ydw. Gellir darparu dogfennau arolygu yn unol â'r gofynion archeb y cytunwyd arnynt. Gall cofnodion nodweddiadol gynnwys colled mewnosod, colled dychwelyd, archwiliad dimensiwn, a chanlyniadau arolygu gweledol.
C: Sut ddylwn i nodi'r addasydd wrth ofyn am ddyfynbris?
A: Darparwch y cyfuniad cysylltydd LC / FC gofynnol, sglein UPC neu APC, cyfluniad syml neu arall, modd ffibr, math o gartref, gofynion mowntio, maint, a gofynion pecynnu. Argymhellir lluniadau neu samplau cyfeirio ar gyfer fersiynau wedi'u haddasu.
