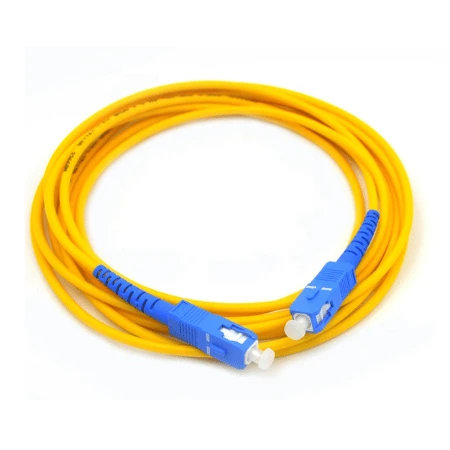

Mae Dimi Single Mode Fibre Optic Pigtail yn-gynulliad ffibr optegol wedi'i derfynu gan ffatri gyda phen cysylltiol a phen ffeibr noeth ar gyfer splicing ymasiad. Fe'i cynlluniwyd ar gyfer terfynu ffibr parhaol.
Mae'r pigtail ar gael gyda G.652D, G.657A1, neu G.657A2 ffibr modd sengl a gellir ei gyflenwi â SC, LC, FC, ST, E2000, a ffurfweddau cysylltydd eraill. Gellir pennu caboli cysylltydd, diamedr ffibr, hyd cebl, deunydd siaced, a labelu ar gyfer gwahanol ofynion rhwydwaith a gosod.
Manylebau Technegol
|
Eitem |
Manyleb |
|
Math o Ffibr |
Modd Sengl |
|
Safon Ffibr |
G.652D, G.657A1, G.657A2 |
|
Maint Ffibr |
9/125 μm |
|
Cyfrif Ffibr |
Syml; setiau 12-craidd wedi'u cod lliw- |
|
Hyd Pigtail |
1 m, 1.5 m, 2 m, 3 m |
|
Siaced OD |
0.9 mm, 2.0 mm, 3.0 mm |
|
Deunydd Siaced |
LSZH neu PVC |
|
Lliw Siaced |
Melyn |
|
Cysylltydd Pwyleg |
UPC neu APC |
|
Opsiynau Cysylltwyr |
SC, LC, FC, ST, E2000 |
|
Colled Mewnosod Nodweddiadol |
Llai na neu'n hafal i 0.25 dB |
|
Colled Dychwelyd |
UPC Yn fwy na neu'n hafal i 45 dB; APC Yn fwy na neu'n hafal i 60 dB |
Ffurfweddiad Connector & Fiber
Dewisir y diwedd connectorized yn ôl yr addasydd, panel patch, neu offer optegol a ddefnyddir yn rhwydwaith y cwsmer. Mae'r ffurfweddiadau sydd ar gael yn cynnwys:
SC/UPC a SC/APC ar gyfer rhwydweithiau dosbarthu a mynediad confensiynol.
LC/UPC ac LC/APC ar gyfer-clytio dwysedd uchel a chyfarpar cryno.
FC / UPC a FC / APC ar gyfer cymwysiadau sydd angen rhyngwyneb cysylltydd edafeddog.
ST ac E2000 ar gyfer systemau etifeddiaeth neu brosiect penodol.
Nid yw UPC ac APC yn opsiynau caboli ymgyfnewidiol. Mae APC yn darparu lefel adlewyrchiad cefn is ac fe'i dewisir yn gyffredin ar gyfer systemau lle mae colli dychweliadau yn arbennig o bwysig.
Ar gyfer yr ochr ffibr, mae G.652D yn addas ar gyfer trosglwyddo modd sengl cyffredinol, tra gellir dewis G.657A1/A2 lle mae angen gwell perfformiad tro. Mae'r strwythur simplecs 0.9 mm yn addas ar gyfer llwybro cryno a rhaglenni ymasiad unigol.
Ceisiadau
Defnyddir Pigtails Ffibr Optig Un Modd Dimi lle mae angen cysylltiad ffibr wedi'i sleisio ag ymasiad parhaol, gan gynnwys:
Fframiau dosbarthu ODF a ffibr ar gyfer terfynu a chlytio ffibr.
Cau sbleisys ffibr ar gyfer trefnu a therfynu ffibrau sy'n dod i mewn ac allan.
Systemau dosbarthu FTTH/FTTx ar gyfer-ochr y tanysgrifiwr a mynediad-rheoli rhwydwaith ffibr.
Blychau terfynell ffibr a-blychau wedi'u gosod ar y wal lle mae angen llwybro ffibr cryno.
Canolfannau data a rhwydweithiau menter ar gyfer terfynu ffibr modd sengl dwysedd uchel.
Rhwydweithiau CATV a thelathrebu sydd angen cysylltiadau optegol sefydlog.
Prosiectau atgyweirio ac ehangu rhwydwaith lle mae angen terfynu neu ail-derfynu ffibrau presennol.
Mae'r pen ffibr noeth wedi'i gysylltu â'r ffibr optegol sy'n dod i mewn, tra bod y pen cysylltiol yn cael ei osod yn yr addasydd neu'r porth offer cyfatebol.
Addasu & OEM
Mae cynhyrchiad OEM ar gael pan fydd angen gofynion cydosod neu adnabod ansafonol ar brosiect.
Yn dibynnu ar y cais, gall manylebau cynhyrchu gynnwys hyd pigtail arfer, cyfuniadau cysylltwyr, cyfrif ffibr, lliw siaced, labelu, brand cysylltydd, fformat pecynnu, a-gofynion arolygu wedi'u diffinio gan y cwsmer.
Ar gyfer archebion OEM, dylid cadarnhau'r safon ffibr gofynnol, cyfluniad cysylltydd, math caboli, goddefiannau dimensiwn, meini prawf perfformiad optegol, labelu a phecynnu yn erbyn lluniad, manyleb neu archeb brynu'r cwsmer cyn ei gynhyrchu.
Rheoli Ansawdd a Phrofi
Mae rheoli ansawdd yn canolbwyntio ar berfformiad optegol, wyneb diwedd y cysylltydd, cysondeb dimensiwn, a chywirdeb cynulliad pob swp cynhyrchu.
Mae archwiliad nodweddiadol yn cynnwys:
Profi colled mewnosod i wirio colled cysylltiad yn erbyn y terfyn derbyn penodedig.
Profi colled dychwelyd ar gyfer perfformiad cysylltydd UPC / APC.
Archwiliad wyneb diwedd y cysylltydd i nodi halogiad, crafiadau, pyllau neu ddiffygion geometreg cyn eu hanfon.
Gwiriadau parhad ffibr a pholaredd lle bo'n berthnasol.
Archwiliad dimensiwn o hyd pigtail, diamedr siaced, a chyfluniad cysylltydd.
Archwiliad gweledol a chynulliad o dai cysylltwyr, cist, llwybro ffibr a phecynnu.
Gellir cyflenwi pob llwyth yn unol â'r fanyleb cynnyrch a'r gofynion arolygu y cytunwyd arnynt.
FAQ
C: A allaf archebu samplau cyn gosod swmp orchymyn?
A: Ydw. Mae samplau ar gael ar gyfer dilysu manylebau a chynulliad cyn cynhyrchu swmp. Dylai gofynion sampl nodi'r cysylltydd, math caboli, ffurfweddiad ffibr, hyd a maint.
C: A ellir cyfuno gwahanol gyfluniadau pigtail mewn un gorchymyn?
A: Ydw. Gellir cynnwys ffurfweddiadau lluosog mewn un gorchymyn prynu, megis gwahanol fathau o gysylltwyr, hyd, neu ofynion caboli. Dylid rhestru pob ffurfweddiad ar wahân er mwyn osgoi gwallau cynhyrchu a phacio.
C: Sut mae pigtails yn cael eu pecynnu i'w cludo'n rhyngwladol?
A: Mae pigtails fel arfer yn cael eu bwndelu neu eu hamddiffyn yn unigol a'u pacio mewn cartonau i atal halogiad cysylltydd, plygu ffibr, a difrod mecanyddol wrth drin. Gellir nodi pecynnu a labelu allforio ar gyfer archebion swmp.
C: Pa ddogfennau y gellir eu darparu gyda gorchymyn?
A: Mae dogfennaeth fasnachol nodweddiadol yn cynnwys yr anfoneb fasnachol, rhestr pacio, a dogfennau cludo. Gellir darparu dogfennaeth archwilio neu brawf pan fo'r archeb brynu neu'r fanyleb ansawdd y cytunwyd arni yn gofyn amdani.
C: Sut ydych chi'n sicrhau cysondeb rhwng gwahanol sypiau cynhyrchu?
A: Rheolir cynhyrchu yn erbyn y fanyleb cynnyrch a gadarnhawyd a'r meini prawf arolygu ar gyfer pob archeb. Ar gyfer pryniannau ailadroddus, mae cadw'r sampl neu'r fanyleb gymeradwy fel y cyfeirnod yn helpu i gynnal cysondeb cyfluniad rhwng sypiau.
C: A allwch chi gefnogi -archwiliad trydydd parti cyn ei anfon?
A: Ydw. Gellir trefnu -archwiliad trydydd parti cyn ei anfon pan fydd ei angen ar y prynwr. Dylid cytuno ar gwmpas yr arolygiad, y dull samplu, y meini prawf derbyn, a'r gost arolygu cyn cynhyrchu neu anfon.
C: Pa wybodaeth sydd ei hangen i gadarnhau cydnawsedd â'n hoffer?
A: Darparwch y rhyngwyneb offer neu addasydd, cyfluniad cysylltydd gofynnol, manyleb ffibr, a gofynion optegol cymwys. Ar gyfer prosiectau amnewid neu integreiddio, gall lluniau, lluniadau, neu sampl pigtail presennol helpu i wirio'r cyfluniad gofynnol cyn cynhyrchu.
