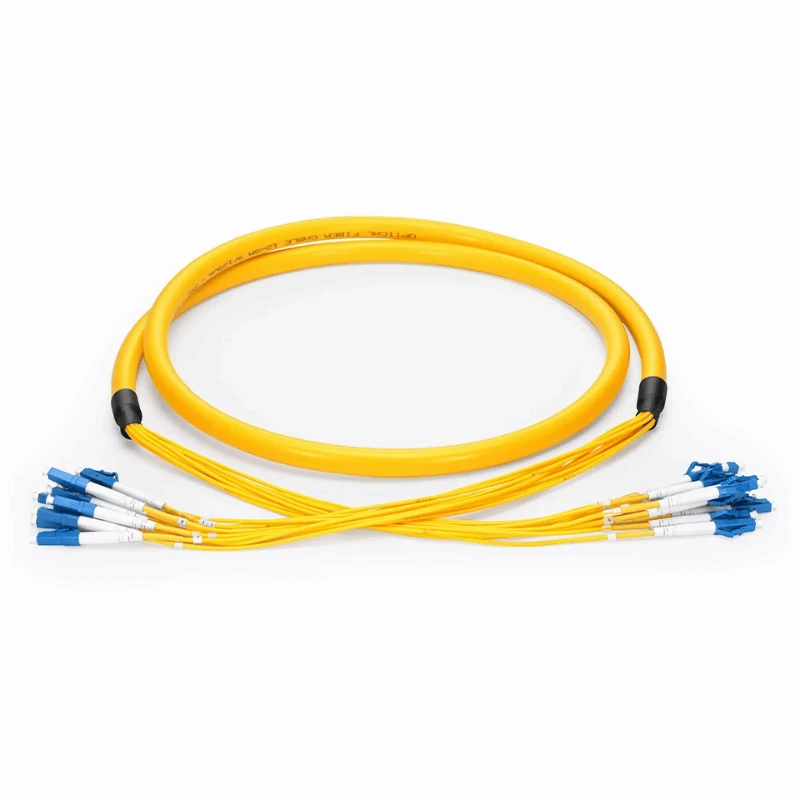

Mae'r Cable Adapter MTP I LC yn-gynulliad ffibr optig terfynedig ffatri sy'n cysylltu rhyngwyneb MTP/MPO dwysedd uchel â rhyngwynebau deublyg LC lluosog. Fe'i cynlluniwyd ar gyfer ceblau strwythuredig rhwng boncyffion asgwrn cefn MTP / MPO, systemau clytio, ac offer gweithredol lle mae angen porthladdoedd LC. Mae cyfluniadau ar gael ar gyfer rhwydweithiau modd sengl ac amlfodd, gyda chyfrif ffibr, polaredd, rhyw cysylltydd, strwythur cebl, a siaced wedi'u pennu yn ôl y cymhwysiad.
Manylebau Technegol a Ffurfweddu
|
Eitem |
Ffurfweddiad Ar Gael |
|
Math o Ffibr |
OS2, OM3, OM4, OM5 |
|
Cyfrif Ffibr |
8F, 12F, 24F, neu wedi'i addasu |
|
Cysylltydd MTP/MPO |
Gwryw neu Benyw; wedi'u pinio neu heb eu pinio yn ôl yr angen |
|
Pwyleg MTP/MPO |
PC neu APC |
|
Cysylltydd LC |
LC/UPC neu LC/APC |
|
Polaredd |
Math A, Math B, neu Fath C |
|
Strwythur Cebl |
Rhuban, micro-dosbarthiad, neu dorri allan |
|
Hyd Cebl |
1 m, 2 m, 3 m, 5 m, neu arferiad |
|
Siaced |
PVC, LSZH, neu OFNP |
|
Colled Mewnosod Safonol |
Llai na neu'n hafal i 0.35 dB |
|
-Dewis Colled Isel |
Llai na neu'n hafal i 0.25 dB |
|
Ultra{0}Isel-Opsiwn Colled |
Llai na neu'n hafal i 0.15 dB |
|
Tymheredd Gweithredu |
-20 gradd i +70 gradd |
|
Cydymffurfiad |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Ar gyfer cynulliadau 12-ffibr, gall y cysylltydd MTP/MPO ddod i ben i chwe chysylltiad LC deublyg.
OEM & Customization
Mae ffurfweddau personol yn cynnwys:
Ffibr a chyfrif ffibr
OS2, OM3, OM4, OM5; 8F, 12F, 24F neu brosiect-cyfrifon penodol.
01
Cyfluniad cysylltydd
MTP/MPO gwryw neu fenyw, wedi'u pinio neu heb eu pinio; LC/UPC neu LC/APC.
02
Mapio polaredd a ffibr
Math A, B, C, neu -fapio wedi'i ddiffinio gan gwsmer lle bo hynny'n dechnegol berthnasol.
03
Manyleb cebl
Hyd cyffredinol personol, dimensiynau torri allan, deunydd siaced, a diamedr cebl.
04
Gofynion OEM
Argraffu siaced, labeli adnabod, marcio cysylltydd, a-pecynnu cwsmer penodol.
05
Ar gyfer gosodiadau dwysedd uchel, dylid cadarnhau'r dimensiynau adeiladu cebl a thorri allan yn erbyn y rac, panel, casét neu ofod offer sydd ar gael cyn cynhyrchu.
Ceisiadau
Canolfannau data
Asgwrn cefn MTP/MPO-i-gysylltiadau offer LC a-clytio dwysedd uchel.
Rhwydweithiau gweinydd a storio
Rhyngwynebau LC ar gyfer switshis, gweinyddwyr, ac offer SAN.
Systemau dosbarthu ffibr
Cysylltiadau rhwng seilwaith cefnffyrdd MTP/MPO a phaneli neu fodiwlau clwt LC.
Rhwydweithiau telathrebu a menter
Dolenni ffibr strwythuredig sy'n gofyn am -terfynu MTP/MPO-i-drosi LC y ffatri.
Rheoli Ansawdd a Phrofi
Mae pob cynulliad yn cael archwiliad cynhyrchu a phrofion optegol cyn eu cludo. Mae -eitemau rheoli ansawdd yn cynnwys:
Profi colled mewnosod a dychwelyd 100% ar gyfer gwasanaethau gorffenedig.
Archwiliad wyneb diwedd y cysylltydd i nodi halogiad, crafiadau, pyllau neu ddiffygion eraill.
Gwiriad mapio polaredd a ffibr yn erbyn y ffurfweddiad penodedig.
Archwiliad dimensiwn cysylltydd a chebl i wirio cysondeb y cynulliad.
Gwirio deunydd a chydymffurfiaeth ar gyfer gofynion siaced a chydrannau penodol.
Mae perfformiad cysylltydd MPO/MTP yn cael ei nodi'n gyffredin yn erbyn gofynion IEC 61754-7 a TIA-604-5, tra dylid cadarnhau terfynau colled mewnosod gwirioneddol yn unol â'r radd perfformiad a ddewiswyd.
FAQ
C: Sut allwch chi gadarnhau bod y cebl hwn yn gydnaws â'm system MTP / MPO bresennol?
A: Gallwn wirio math y cysylltydd paru, rhyw, cyfluniad pin, mapio ffibr, sglein cysylltydd, a rhyngwyneb offer yn erbyn eich cydrannau presennol. Mae darparu llun, rhif rhan, neu luniad system yn helpu i osgoi archebu cynulliad anghydnaws.
C: A allaf archebu samplau cyn gosod swmp orchymyn?
A: Ydw. Gellir cynhyrchu samplau ar gyfer gwirio cyfluniad a chydnawsedd cyn cynhyrchu cyfaint. Mae taliadau sampl a chostau cludo fel arfer yn cael eu dyfynnu ar wahân a gellir eu credydu yn erbyn archeb swmp dilynol yn dibynnu ar faint yr archeb.
C: Beth yw'r MOQ nodweddiadol ar gyfer y cebl hwn?
A: Ar gyfer cyfluniadau safonol, gellir derbyn archeb cyfaint isel neu orchymyn sampl yn gyffredinol. Ar gyfer gwasanaethau wedi'u haddasu, mae'r MOQ yn dibynnu ar gydrannau cysylltydd, deunyddiau cebl, gofynion labelu, a gosodiad cynhyrchu; gellir cadarnhau'r union MOQ gyda'r dyfynbris.
C: Beth yw'r amser arwain cynhyrchu safonol?
A: Mae ffurfweddiadau safonol fel arfer yn cael eu hanfon o fewn 3-5 diwrnod gwaith. Yn gyffredinol, mae angen 7-12 diwrnod gwaith ar orchmynion OEM personol, yn dibynnu ar faint archeb ac argaeledd deunydd.
C: A allwch chi gynnal manylebau cyson ar gyfer ail-archebion?
A: Ydw. Gellir cadw lluniadau cymeradwy, BOMs, mapio ffibr, manylebau cysylltwyr, manylion labelu, a gofynion arolygu fel y cyfeirnod cynhyrchu ar gyfer ail-archebion. Mae hyn yn helpu i gynnal cysondeb cyfluniad ar draws sypiau prynu lluosog.
C: Pa ddogfennau y gellir eu cyflenwi gyda'r cludo?
A: Gall dogfennaeth nodweddiadol gynnwys anfoneb fasnachol, rhestr pacio, manyleb cynnyrch, ac adroddiad arolygu neu brawf. Gellir darparu tystysgrifau fel dogfennaeth RoHS neu REACH pan fo angen gan y prosiect ac yn berthnasol i'r cydrannau a gyflenwir.
C: Sut mae Ceblau Addasydd MTP I LC wedi'u pecynnu i'w cludo'n rhyngwladol?
A: Mae pob cynulliad wedi'i ddiogelu rhag halogiad, plygu, a difrod mecanyddol yn ystod cludiant. Gellir ffurfweddu bagiau unigol, capiau amddiffynnol, cartonau, a phecynnu llongau allanol yn unol â maint y cebl, gofynion amddiffyn cysylltwyr, a chyfarwyddiadau pecynnu'r prynwr.
C: Beth sy'n digwydd os nad yw cebl wedi'i ddanfon yn cyd-fynd â'r fanyleb gymeradwy?
A: Cysylltwch â ni gyda'r rhif archeb, maint yr effeithir arno, lluniau, a chanlyniadau arolygu perthnasol. Gallwn gymharu'r gwasanaethau a ddanfonir â'r fanyleb gynhyrchu gymeradwy a threfnu amnewidiad, ail-weithio, neu benderfyniad arall y cytunwyd arno pan gadarnheir anghysondeb gweithgynhyrchu.
