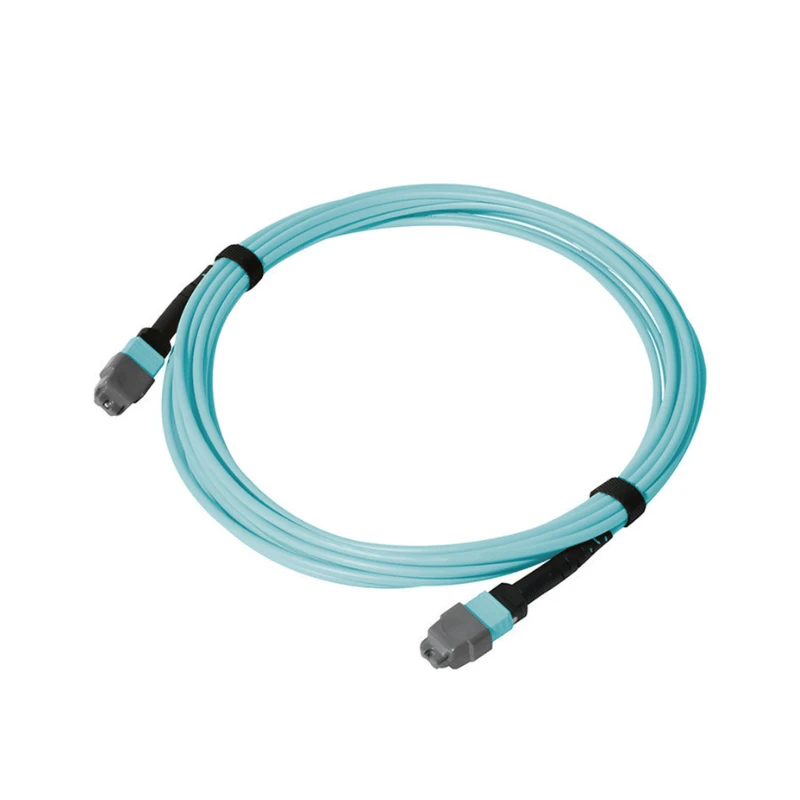

Mae'r Cable Loopback MTP yn gynulliad optegol aml-ffibr ffatri sy'n darparu llwybr dychwelyd optegol diffiniedig trwy ryngwyneb MTP/MPO. Mae'n llwybro sianeli optegol a drosglwyddir yn ôl i sianeli derbyn dynodedig o fewn yr un rhyngwyneb ar gyfer dilysu trosglwyddydd, profi porthladd switsh, diagnosteg offer, a gweithdrefnau prawf optegol.
Manylebau Technegol
|
Paramedr |
Manyleb |
|
Math o Gynnyrch |
Cebl Loopback MTP |
|
Math o Gysylltydd |
MTP® / MPO |
|
Cysylltydd Rhyw |
MTP® Gwryw (gyda phinnau canllaw) / Benyw (heb binnau canllaw) |
|
Cyfrif Ffibr |
8 / 12 / 16 / 24 Ffibrau |
|
Math o Ffibr |
Amlfodd: OM3 / OM4 / OM5; Modd-sengl: OS2 |
|
Cysylltydd Pwyleg |
PC / UPC / APC, yn ôl cyfluniad ffibr |
|
Mapio Ffibr |
Tx Safonol neu Gwsmer-Tx Penodedig-i-Mapio Rx |
|
Polaredd |
Math A / Math B / Math C, lle bo'n berthnasol |
|
Colled Mewnosod |
Colled Safonol: Llai na neu'n hafal i 0.70 dB; Colled Isel: Llai na neu'n hafal i 0.35 dB |
|
Colled Dychwelyd |
Yn ôl math ffibr, sglein, a gradd perfformiad dethol |
|
Gwanhau |
Safon: 0 dB; Gwanhad personol ar gael |
|
Prawf Tonfedd |
Amlfodd: 850 / 1300 nm; Modd-sengl: 1310 / 1550 nm |
|
Opsiynau Siaced |
PVC / LSZH / OFNR / OFNP, yn ôl ffurfweddiad |
|
Tymheredd Gweithredu |
-20 gradd i +70 gradd |
|
Safonau / Cydymffurfiaeth |
IEC 61754-7; TIA-604-5; RoHS; CYRHAEDD |
Ffurfweddiad Rhyngwyneb Cebl Loopback MTP
Nodwch y loopback MTP yn ôl y rhyngwyneb prawf targed. Dylid cadarnhau'r cyfluniad gofynnol cyn cynhyrchu yn seiliedig ar y rhyngwyneb, paru cysylltydd, mapio sianel, a chyflwr prawf optegol.
Cydweddwch y Cyfrif Ffibr â'r Rhyngwyneb:Dewiswch y cyfrif ffibr yn ôl y sianeli optegol gweithredol a chyfluniad cysylltydd y rhyngwyneb dan brawf.
Cydweddwch y Math Ffibr â'r Rhyngwyneb Optegol:Cydweddwch y math o ffibr â'r modd optegol a bennir ar gyfer y traws-dderbynnydd targed, yr offer, neu'r gosodiad prawf.
Cadarnhau Rhyw Cysylltydd MTP/MPO:Cadarnhau rhyw y cysylltydd gofynnol o'r rhyngwyneb paru; mae cysylltwyr gwrywaidd yn cael eu pinio, tra bod cysylltwyr benywaidd yn cael eu dad-binio.
Cadarnhewch y Mapio Tx i-Rx:Cadarnhewch y berthynas sianel Tx-i-Rx gofynnol cyn archebu, yn enwedig ar gyfer ffurfweddiadau prawf penodol rhaglenni.
Gwiriwch yr Amod Prawf Optegol:Cadarnhewch a oes angen dolen yn ôl uniongyrchol neu wanedig ar y prawf a nodwch yr amod pŵer derbyn gofynnol lle bo'n berthnasol.
Tx{0}}i-Rx Fiber Mapping
Diffinnir ffurfweddiad loopback nid yn unig gan gyfrif ffibr, ond hefyd gan sut mae'r sianeli a drosglwyddir yn cael eu dychwelyd i'r sianeli derbyn arfaethedig.
Mapio Safonol
Mae ffurfweddiadau safonol yn dilyn y berthynas lleoliad ffibr wedi'i chadarnhau ar gyfer y rhyngwyneb MTP/MPO penodedig.
Mapio Personol
Gellir adolygu llwybro Tx a ddiffiniwyd gan gwsmer i-o ddiagram lleoliad ffibr, map porth, neu fanyleb offer.
Dilysu Mapio
Mae'r llwybriad mewnol yn cael ei wirio yn erbyn y mapio cynhyrchu a gadarnhawyd cyn ei anfon.
Gwanhau ar gyfer Profion Dolen Rheoledig
Cylchdroadau Uniongyrchol:Mae dolen uniongyrchol yn dychwelyd y signal a drosglwyddir heb wanhad ychwanegol bwriadol pan fydd y pŵer derbyn canlyniadol yn bodloni gofyniad y prawf.
Dolen wanedig:Mae cyfluniad gwanedig yn cyflwyno colled optegol ychwanegol penodedig pan fydd angen pŵer derbyn is ar y prawf.
Manyleb Gwanhau:Nodwch y gwanhau gofynnol neu gyflwr derbynnydd targed fel y gellir cadarnhau'r cyfluniad optegol cyn cynhyrchu.
Dilysiad Ffatri
Mae cynulliadau loopback MTP yn cael eu gwirio yn erbyn y fanyleb gynhyrchu a gadarnhawyd cyn eu hanfon, gan gwmpasu geometreg cysylltydd, cyflwr wyneb y pen, perfformiad optegol, a llwybriad Tx i-Rx wedi'i ddiffinio.
Cysylltydd a Diwedd-Rheoli Wyneb:Defnyddir archwiliad interferomedr 3D i wirio geometreg cysylltydd MTP / MPO, gan gynnwys uchder ffibr, gwrthbwyso apex, a radiws crymedd, tra bod wynebau pen y cysylltwyr yn cael eu harchwilio am halogiad a diffygion gweladwy.
Gwiriad Optegol a Mapio:Mae pob cynulliad yn cael ei brofi'n unigol am golled mewnosod a cholled dychwelyd yn unol â'r ffurfweddiad penodedig a thonfedd y prawf, tra bod llwybriad Tx-i-Rx diffiniedig yn cael ei wirio yn erbyn y mapio cynhyrchu a gadarnhawyd.
Cofnodion Prawf:Gellir darparu cofnodion prawf cyfresol ar gyfer cynulliadau unigol, gan gynnwys data profion optegol cymwys a chanlyniadau arolygu ar gyfer cymhwyster cynnyrch ac arolygu sy'n dod i mewn.
Ffurfweddiad MTP Loopback Custom
Mae ceblau loopback MTP personol wedi'u ffurfweddu yn erbyn gofynion offer neu osodiadau'r cwsmer.
Cyfeirnod Rhyngwyneb
Darparwch yr offer targed, y traws-dderbynnydd, neu'r-profwch ryngwyneb gosodiadau fel y gellir adolygu'r ffurfweddiad cysylltydd a chydosod gofynnol cyn cynhyrchu.
Cyfeirnod Mapio
Ar gyfer dolenni ansafonol, darparwch fap porth, diagram lleoliad ffibr, neu Tx-i-fanyleb gwifrau Rx.
Gofyniad Optegol
Darparwch y gwanhad gofynnol neu gyflwr derbynnydd targed pan fo pŵer optegol rheoledig yn rhan o fanyleb y prawf.
Cyfeirnod Cynhyrchu
Darparu'r hyd cebl gofynnol, maint, adnabod, a gofynion pecynnu ar gyfer dyfynbris a chynhyrchu.
Ar gyfer -ffurfweddiadau penodol, mae DIMI yn adolygu'r gofynion rhyngwyneb, mapio a phrofion a ddarparwyd cyn cynhyrchu fel y gellir cadarnhau'r fanyleb gweithgynhyrchu yn erbyn y cynulliad y gofynnwyd amdano.
FAQ
C: Beth yw'r gwahaniaeth rhwng cebl loopback MTP a chebl cefnffyrdd MTP?
A: Mae cebl cefnffyrdd MTP yn darparu cysylltiad ffibr aml- rhwng dau ryngwyneb rhwydwaith, tra bod cebl dolennu MTP yn creu llwybr dychwelyd optegol mewnol ar gyfer profi un rhyngwyneb.
C: A ellir defnyddio un cebl dolen MTP gyda gwahanol ffurfweddiadau traws-dderbynnydd?
A: Ddim o reidrwydd. Gall gwahanol ryngwynebau trawsgludwr ofyn am wahanol ffurfweddiadau cysylltwyr, safleoedd ffibr gweithredol, aseiniadau sianel, ac amodau optegol, felly dylid cyfateb y loopback i'r rhyngwyneb penodol sy'n cael ei brofi.
C: Pam y gall dolen MTP gyda'r cyfrif ffibr cywir fethu prawf porthladd o hyd?
A: Nid yw cyfrif ffibr yn unig yn diffinio'r llwybr dychwelyd optegol. Gall perthynas Tx i-Rx anghywir, ffurfweddiad cysylltydd, neu gyflwr prawf achosi canlyniad methu hyd yn oed pan fydd y cyfrif ffibr yn cyfateb.
C: Beth all achosi colled optegol annisgwyl yn ystod prawf loopback MTP?
A: Gall colled annisgwyl ddeillio o halogiad wyneb pen y cysylltydd, geometreg cysylltydd, difrod ffibr, diffyg cyfatebiaeth cyfluniad, neu amodau mesur. Dylid gwirio tonfedd y prawf a'r gosodiad mesur hefyd pan fo'r golled fesuredig y tu allan i'r ystod ddisgwyliedig.
C: A allaf archebu sampl cebl loopback MTP cyn gosod swmp-archeb?
A: Ydw. Gellir trefnu samplau peirianneg a gorchmynion prawf cychwynnol ar symiau is na'r swmp safonol MOQ, yn amodol ar y cyfluniad gofynnol.
C: Beth yw'r amser arweiniol nodweddiadol ar gyfer ffurfweddiadau cebl loopback MTP safonol?
A: Fel arfer gellir cwblhau ffurfweddiadau safonol mewn 3-7 diwrnod gwaith. Cadarnheir yr amserlen gynhyrchu derfynol yn ôl maint yr archeb ac unrhyw ofynion ansafonol.
C: A all DIMI ddarparu adroddiadau prawf ar gyfer ceblau loopback MTP?
A: Ydw. Gellir darparu cofnodion prawf cyfresol ar gyfer cynulliadau unigol, gyda data colled mewnosod, colled dychwelyd, ac arolygu ar gael ar gyfer cymhwyso cynnyrch ac arolygu sy'n dod i mewn.
C: Beth yw'r MOQ ar gyfer ceblau loopback MTP?
A: Y swmp safonol MOQ yw 500 darn fesul arddull, tra gellir trefnu samplau peirianneg a gorchmynion treialu cychwynnol ar symiau is yn dibynnu ar y cyfluniad gofynnol.
