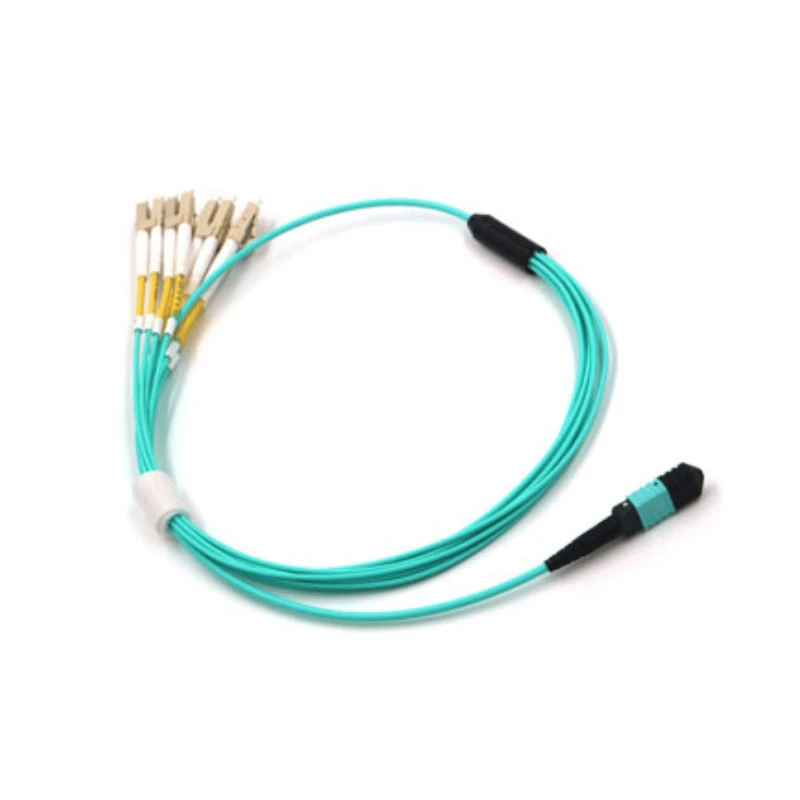

Mae'r Cebl Cefnffyrdd MPO Dwysedd Uchel yn gynulliad cebl ffibr optegol aml-ffibr wedi'i derfynu mewn ffatri sy'n cydgrynhoi ffibrau lluosog yn gysylltiadau cefnffyrdd MPO/MTP ar gyfer rhyng-gysylltiadau ffibr cyfrif uchel.

Manylebau Technegol

Paramedr	Manyleb
Math o Gynnyrch	Cebl Cefnffordd MPO Dwysedd Uchel
Cyfrif Ffibr	8F / 12F / 24F / 48F / 72F / 96F / 144F
Math o Ffibr	OS2/OM3/OM4/OM5
Cysylltydd	MPO / MTP
Ffurfweddiad Connector	MPO i MPO
Cysylltydd Rhyw	Gwryw/Benyw
Polaredd	Math A / Math B / Math C
Mapio Ffibr	Yn ôl polaredd a gadarnhawyd a chyfluniad y cynulliad
Strwythur Cebl	Dosbarthiad Micro / Rhuban / Wedi'i Addasu
Diamedr Cebl	Yn ôl cyfrif ffibr ac adeiladu cebl
Radiws Tro Lleiaf	10 × Diamedr Cebl (wedi'i lwytho) / 20 × Diamedr Cebl (dadlwytho)
Colled Mewnosod	Llai na neu'n hafal i 0.35 dB Colled Safonol / Llai na neu'n hafal i 0.20 dB Colled Isel
Colled Dychwelyd	SM Mwy na neu'n hafal i 35 dB / MM Mwy na neu'n hafal i 25 dB
Siaced	LSZH / OFNP / OFNR / PVC
Tymheredd Gweithredu	-20 gradd i +70 gradd
Hyd Cebl	Wedi'i addasu
Breakout	Wedi'i addasu
Tynnu Llygad	Ar gael trwy ffurfweddiad
Profi	100% Colli Mewnosod / Profi Colled Dychwelyd
Arolygiad	Diwedd 3D-Archwiliad Wynebau
Gwiriad Polaredd	Oes
Dogfennaeth Prawf	Ar gael trwy ofyniad archeb
Cyfresi	Ar gael trwy ofyniad archeb

Dyluniad Cefnffordd MPO Dwysedd Uchel-

Un Gymanfa
Mae ffibrau lluosog yn cael eu cyfuno mewn-cynulliad MPO/MTP a derfynwyd gan ffatri, gan leihau nifer y cysylltiadau cefnffyrdd ar wahân sydd eu hangen ar gyfer yr un llwybr ffibr.

Cyfluniad Cyfrif Uchel-
Mae cyfrif ffibr uwch yn ei gwneud yn ofynnol i strwythur y gefnffordd, y trefniant torri allan a chyfluniad y cysylltydd gael eu diffinio gyda'i gilydd cyn eu cynhyrchu.

Ffurfweddiad MPO

Polaredd

Mae ffurfweddiadau Math A, Math B a Math C yn diffinio'r berthynas lleoliad ffibr rhwng y ddau ben MPO/MTP a rhaid iddynt gyd-fynd â phensaernïaeth polaredd y system geblau cysylltiedig.

Cysylltydd Rhyw

Pennir cysylltwyr MPO/MTP Gwryw neu Benyw yn ôl y rhyngwynebau paru sydd eu hangen ar bob pen i'r boncyff.

Gwiriad Ffurfweddu

Mae'r polaredd penodedig, rhyw y cysylltydd a mapio ffibr yn cael eu gwirio yn erbyn y ffurfwedd cynhyrchu a gadarnhawyd cyn ei anfon.

Adeiladu Cebl

Strwythur cebl:Mae gosodiadau Micro Distribution a Rhuban yn trefnu cynulliadau cyfrif ffibr uchel yn wahanol a gellir eu dewis yn ôl y trefniant llwybro a thorri allan gofynnol.

Ymneilltuo:Gellir diffinio hyd a threfniant torri allan yn ôl y cynllun cysylltiad rhwng y cynulliad boncyff a'r offer neu'r panel dosbarthu.

Tynnu Llygad:Gellir ymgorffori llygad tynnu pan fo'r fanyleb gosod yn gofyn am ddull tynnu diffiniedig ar gyfer y boncyff a derfynwyd ymlaen llaw.

Siaced:Gellir pennu opsiynau siaced LSZH, OFNP, OFNR a PVC yn unol â'r amgylchedd gosod a gofynion y prosiect.

Perfformiad Optegol

Dewis colled:Dylid dewis y radd golled ofynnol yn ôl y gyllideb colled optegol a ddyrennir i'r sianel gyflawn.

Sianel gyflawn:Gall addaswyr MPO, casetiau, cortynnau patsh a chysylltiadau goddefol eraill gyfrannu at gyfanswm y golled sianel a dylid eu cynnwys yng nghyfrifiad colled y prosiect.

Dilysu Archeb:Dylid cadarnhau'r math o ffibr a'r gofynion optegol a ddewiswyd ynghyd â'r offer cysylltiedig a'r cyfluniad sianel arfaethedig cyn ei gynhyrchu.

Profi Ffatri ac Olrhain

100% Profion Optegol:Mae pob Cebl Cefnffordd MPO Dwysedd Uchel gorffenedig yn cael ei brofi 100% o golled mewnosod a cholled dychwelyd cyn ei anfon yn erbyn y gofynion optegol a gadarnhawyd ar gyfer yr archeb.

Diwedd 3D-Arolygiad Wyneb:Mae wynebau pen y cysylltydd MPO / MTP yn cael archwiliad interferometrig 3D i wirio cyflwr gorffenedig y cysylltydd cyn eu cludo.

Dilysiad Ffurfwedd:Mae'r cynulliad gorffenedig yn cael ei wirio yn erbyn y fanyleb gynhyrchu a gadarnhawyd, gan gynnwys cyfluniad y cysylltydd, rhyw y cysylltydd, polaredd a mapio ffibr lle nodir. Mae gwirio polaredd a pharhad yn cael eu cynnal fel rhan o wiriad y cynulliad.

Dogfennaeth Prawf:Gellir darparu adroddiadau prawf unigol gyda llwyth pan fo angen ar gyfer archwiliad sy'n dod i mewn, dogfennaeth prosiect neu olrhain ansawdd.

Adnabod y Cynulliad: Gellir darparu cyfresoli neu ddull adnabod cydosod arall pan bennir, gan ganiatáu i'r cebl gorffenedig fod yn gysylltiedig â'i gofnodion cynhyrchu a phrofi cyfatebol.

Safonau a Chydymffurfiaeth

Rhyngwyneb MPO

Gellir cynhyrchu cynulliadau cysylltwyr MPO / MTP gan gyfeirio at ofynion rhyngwyneb IEC 61754-7 a TIA-604-5.

Ceblau Strwythuredig

Gellir pennu'r cynulliad cebl ar gyfer prosiectau ceblau ffibr optegol strwythuredig sy'n cyfeirio at ofynion TIA-568.3-D.

Gofynion y Farchnad

Gellir mynd i'r afael â gofynion RoHS, REACH a CE yn unol â chyfluniad cynnyrch penodedig a gofynion marchnad cymwys.

FAQ

C: Beth yw'r MOQ ar gyfer Cebl Cefnffordd MPO Dwysedd Uchel?

A: Y MOQ yw 500 pcs fesul manyleb. Gellir cadarnhau meintiau penodol y prosiect yn seiliedig ar y cyfrif ffibr, ffurfweddiad y cysylltydd a'r gofynion addasu.

C: A allaf archebu Cable Cefnffordd MPO Dwysedd Uchel sampl cyn cynhyrchu swmp?

A: Ydw. Gellir cynhyrchu sampl ar gyfer gwerthusiad manyleb a chydnawsedd cyn cynhyrchu swmp. Gall y sampl gyfateb i'r cyfrif ffibr arfaethedig, cyfluniad y cysylltydd a'r polaredd.

C: Beth yw'r amser arweiniol ar gyfer Cebl Cefnffordd MPO Dwysedd Uchel?

A: Mae amser arweiniol yn dibynnu ar y cyfrif ffibr, strwythur cebl, cyfluniad cysylltydd, gofynion addasu a maint archeb. Darperir yr amser arweiniol a gadarnhawyd ar ôl adolygu'r fanyleb.

C: Sut mae prisio Cebl Cefn MPO Dwysedd Uchel yn cael ei gyfrifo?

A: Mae'r pris yn seiliedig ar gyfluniad y cebl wedi'i gadarnhau a maint yr archeb, gan gynnwys cyfrif ffibr, math o ffibr, cyfluniad cysylltydd, polaredd, strwythur cebl, gradd colled, hyd a gofynion torri allan.

C: Pa delerau talu sydd ar gael ar gyfer gorchmynion Cefnffyrdd MPO Dwysedd Uchel?

A: Mae telerau talu yn cael eu cadarnhau yn unol â gwerth yr archeb, gofynion y prosiect a thelerau masnachol y cytunwyd arnynt. Mae'r dull talu a'r amserlen wedi'u nodi yn y dyfynbris neu'r anfoneb profforma.

C: A ellir cynhyrchu Cebl Cefn MPO Dwysedd Uchel o BOM cwsmer?

A: Ydw. Gellir adolygu BOM cwsmer, amserlen cebl neu fanyleb dechnegol i gadarnhau'r cyfrif ffibr gofynnol, math o ffibr, cyfluniad cysylltydd, polaredd, mapio ffibr, strwythur cebl a hyd.

C: Pa wybodaeth polaredd MPO ddylwn i ei darparu wrth archebu?

A: Darparwch y polaredd gofynnol ynghyd â rhyw y cysylltydd, mapio ffibr a'r rhyngwynebau paru MPO/MTP. Gellir defnyddio BOM, lluniad cebl neu fanyleb polaredd presennol hefyd ar gyfer adolygu cyfluniad.

C: A ellir cyflenwi Cebl Cefn MPO Dwysedd Uchel mewn hyd arfer a ffurfweddiadau torri allan?

A: Ydw. Gellir pennu hyd y cebl, hyd y toriad a'r trefniant torri allan yn ôl yr offer, y panel dosbarthu a'r gosodiad gosod.

C: Pa wybodaeth y dylid ei chynnwys mewn RFQ ar gyfer Cebl Cefnffordd MPO Dwysedd Uchel?

A: Dylai RFQ gynnwys cyfrif ffibr, math o ffibr, cyfluniad cysylltydd, rhyw cysylltydd, polaredd neu fapio ffibr, strwythur cebl, hyd cebl, toriad, gradd colled a gofynion siaced. Gellir darparu llun BOM neu gebl hefyd.

C: A allaf dderbyn adroddiad prawf unigol ar gyfer Cebl Cefn MPO Dwysedd Uchel?

A: Ydw. Gellir darparu adroddiadau prawf unigol pan fo angen, gan gynnwys y cofnodion prawf optegol penodedig ar gyfer dogfennaeth archwilio a phrosiect sy'n dod i mewn.
